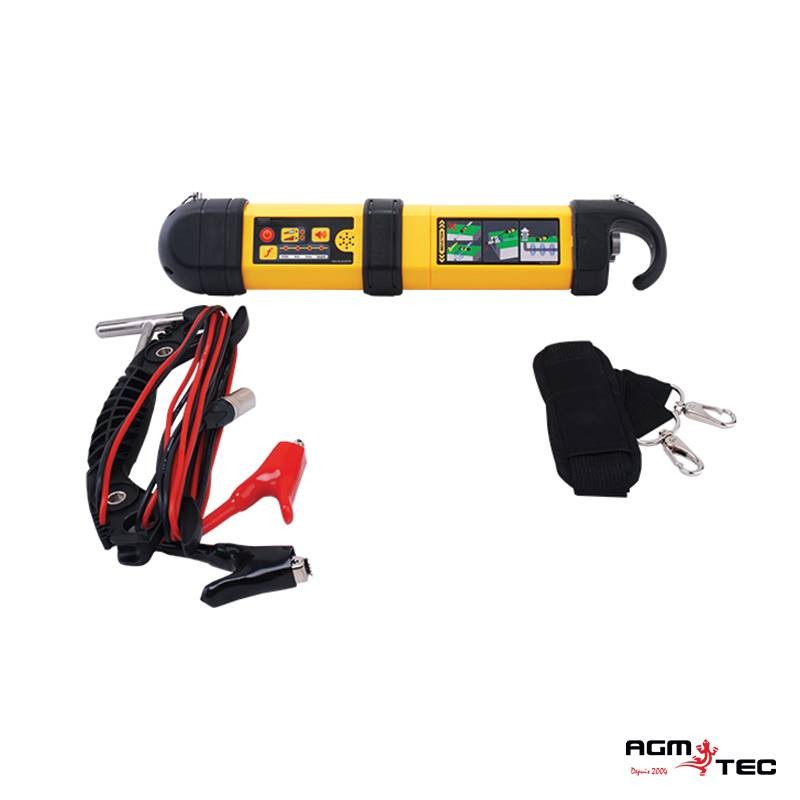

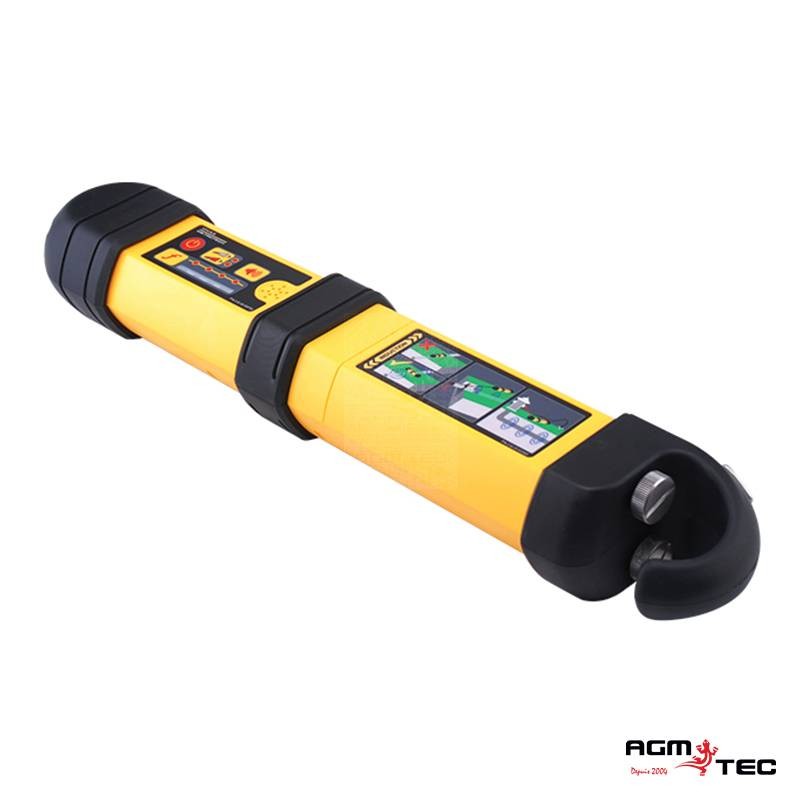

Émetteur TX1 - Traçage de réseaux

Un émetteur de fréquence portatif pour faciliter le transport

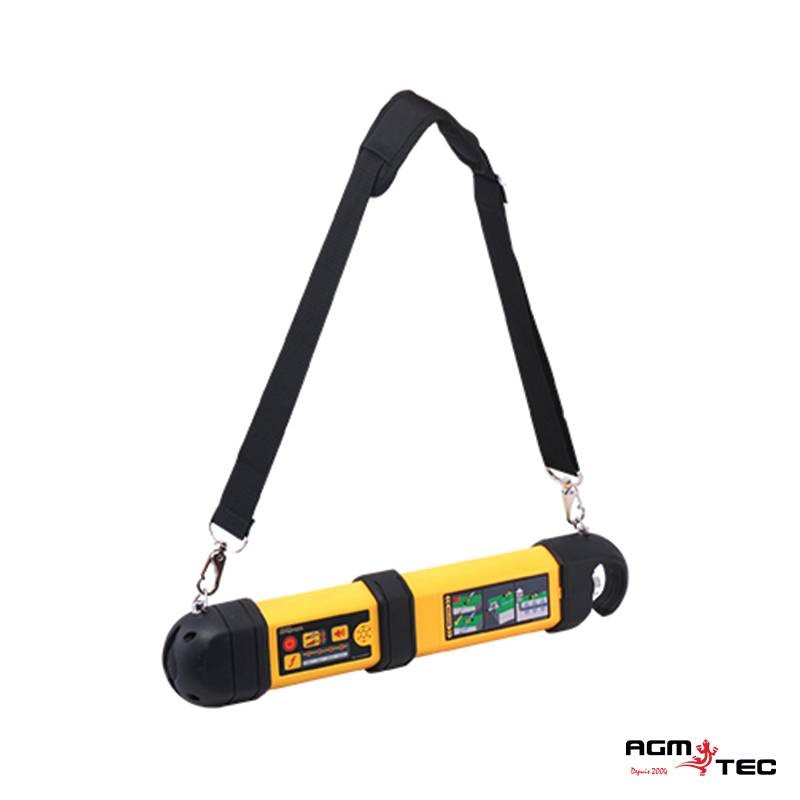

Léger de 1,7 kg seulement (1,5 kg pour la version batterie Li-ion) et compact, l'émetteur de fréquence TX1 se transporte facilement et prend peu de place.

Le générateur à une puissance de sortie de 1 Watt sur les fréquences suivantes :
- Fréquences connexion directe - 33kHz, 131kHz (émission simultanée)
- Fréquences pinces induction - 33kHz, 131kHz
- Fréquence induction 33kHz


Le boîtier est en ABS moulé par injection. Il est résistant aux chocs et possède également des protections de bords en caoutchouc.

Les caractéristiques du générateur

• Puissance de sortie 1 Watt Sélection haut / faible puissance de sortie Signal pulsé ou continu

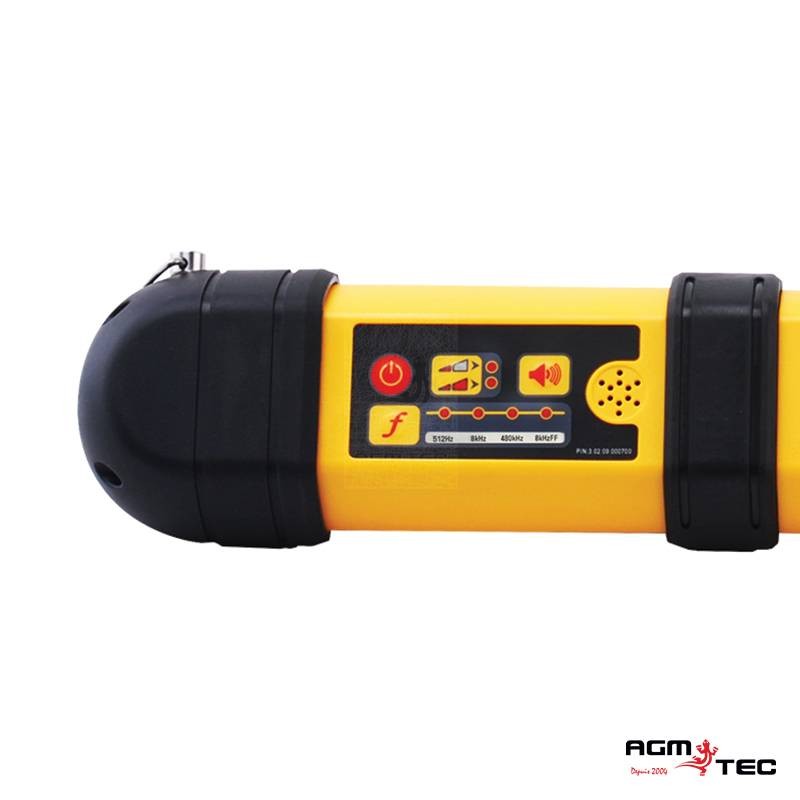

• Bouton-poussoirs pour commandes/LED

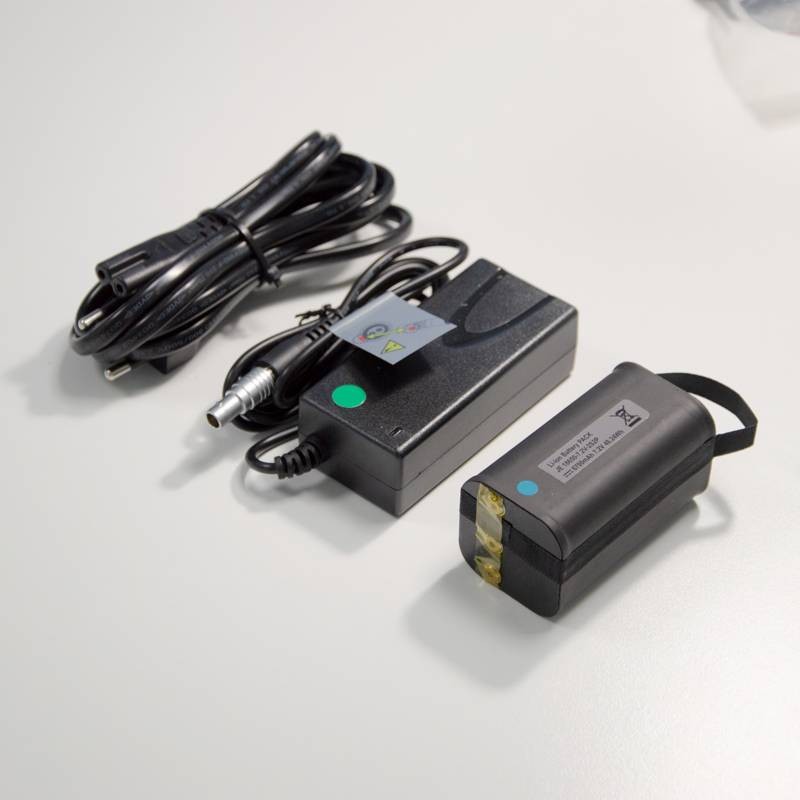

• Changement de son pour indiquer un bon signal Piles Alcalines (4 x D) Batterie Lithium-Ion & changeur (100V AC à 240V AC en option)
• Alerte piles faibles

• Dragon (enrouleur - tenseur de câbles)
• Câbles de connexion
• Piquet de terre.

Pourquoi utiliser un émetteur de fréquence ?

Pour vous permettre de localiser des canalisations et de tracer des réseaux avec l’aide d’un localisateur comme le Vscan® ou le Vloc3® Cam et d’une aiguille détectable.

Il vous est également possible d'induire le signal sur une canalisation conductrice (ex: fonte) avec les pinces fournies pour effectuer un évitement de réseau ou un traçage de celle-ci.

Est-il possible de tracer une canalisation en PEHD ?

Les localisateurs ne détectant que les réseaux émissifs (câble électrique ou téléphonique par exemple), il est important d’alimenter votre canalisation d’eau avec un signal électrique.

Comment procéder ?

Il suffit d'introduire dans votre conduit une aiguille détectable (si votre canalisation n’est pas faite d’une matière conductrice: PEHD ect..).

Branchez votre émetteur de fréquence, il enverra alors le signal dans votre aiguille. Ainsi vous pourrez suivre le signal émis par l'aiguille en surface à l'aide du localisateur.

La canalisation n'est pas accessible comment faire pour induire le réseau ?

Si votre réseau est conducteur et que vous n'avez pas d'accès, vous pourrez utiliser votre émetteur TX1 en faisant une mise à la terre. Le signal électrique ira directement sur les supports conducteurs et votre localisateur détectera la canalisation. Vous n'aurez donc plus qu'à suivre le signal pour tracer votre réseau.
